化工流程在 PFD 制图工作台中的工程化呈现

ASPEN FLOWSIM / PFD VECTOR SYSTEM

从 Aspen 模型
到可编辑 PFD

读取 XML 结果,恢复分叉、合流与循环;调用设备图块和端口坐标,生成可继续维护的 CAD 流程图。

PROCESS GRAPHXML → TOPOLOGY → CAD

ONE ENGINEERING DATA CHAIN

建模结果不止停留在 Aspen。

每一条流股、每一个设备模块和每一个图块连接点都被保存为可追溯的数据。它们先服务于自动布图,也为后续人工复核、拖动重布线和 DXF/DWG 输出保留依据。

Aspen 模型类型
17
可调用 CAD 图块
39
Web 设备图标
15

PROCESS TO DRAWING

先读懂拓扑,
再决定怎样排图。

分叉、合流、循环不是普通的连线问题。系统根据 Aspen 的来源、去向和设备接口建立流程图,然后才进入工段排布、主物料线与回流线的寻路。

阅读 XML 与物料表规则 →
由工艺拓扑逐步转换为 CAD PFD 图纸的示意
模型结构、设备关系和图纸对象分别维护,避免把结果图当作唯一数据源。

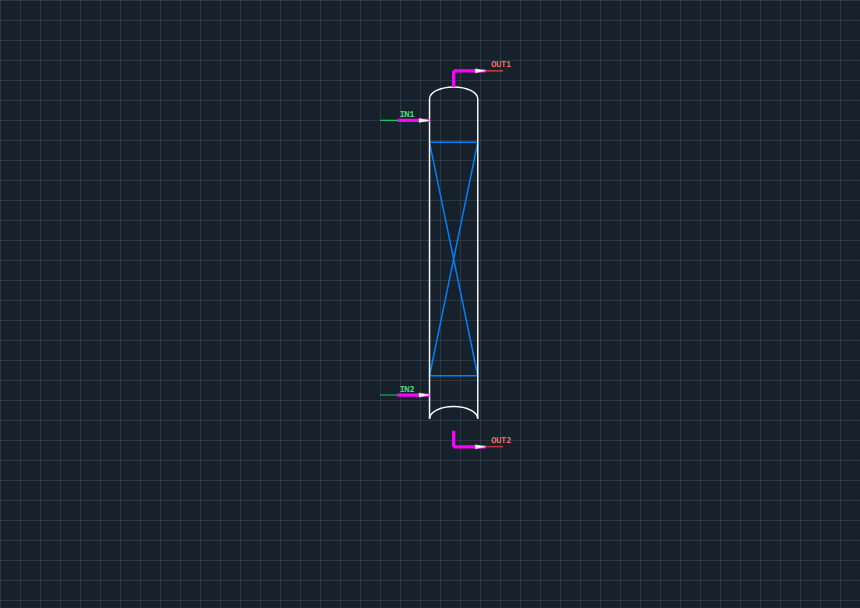

CAD 图块端口与设备内部结构的深色画布预览
端口采用局部坐标和基准插入点,生成时统一变换到世界坐标。

REUSABLE VECTOR LIBRARY

不是截图,
是能重新画出的块。

图块保存真实 CAD 实体、图层、颜色、线型和几何关系。设备放置后,从 inN/outN 接口引出工艺管线,未知设备则回退到可接线的万能方块。

查看 CAD 调用契约 →

WORKSPACE

进入实际工作面。

START WITH A MODEL

让模型结构先浮现,
再把它画成工艺图。

开始查看图块 →
