从 Aspen 模型
到可编辑 PFD

读取 XML 结果，恢复分叉、合流与循环；调用设备图块和端口坐标，生成可继续维护的 CAD 流程图。

PROCESS GRAPHXML → TOPOLOGY → CAD

ONE ENGINEERING DATA CHAIN

建模结果不止停留在 Aspen。

每一条流股、每一个设备模块和每一个图块连接点都被保存为可追溯的数据。它们先服务于自动布图，也为后续人工复核、拖动重布线和 DXF/DWG 输出保留依据。

PROCESS TO DRAWING

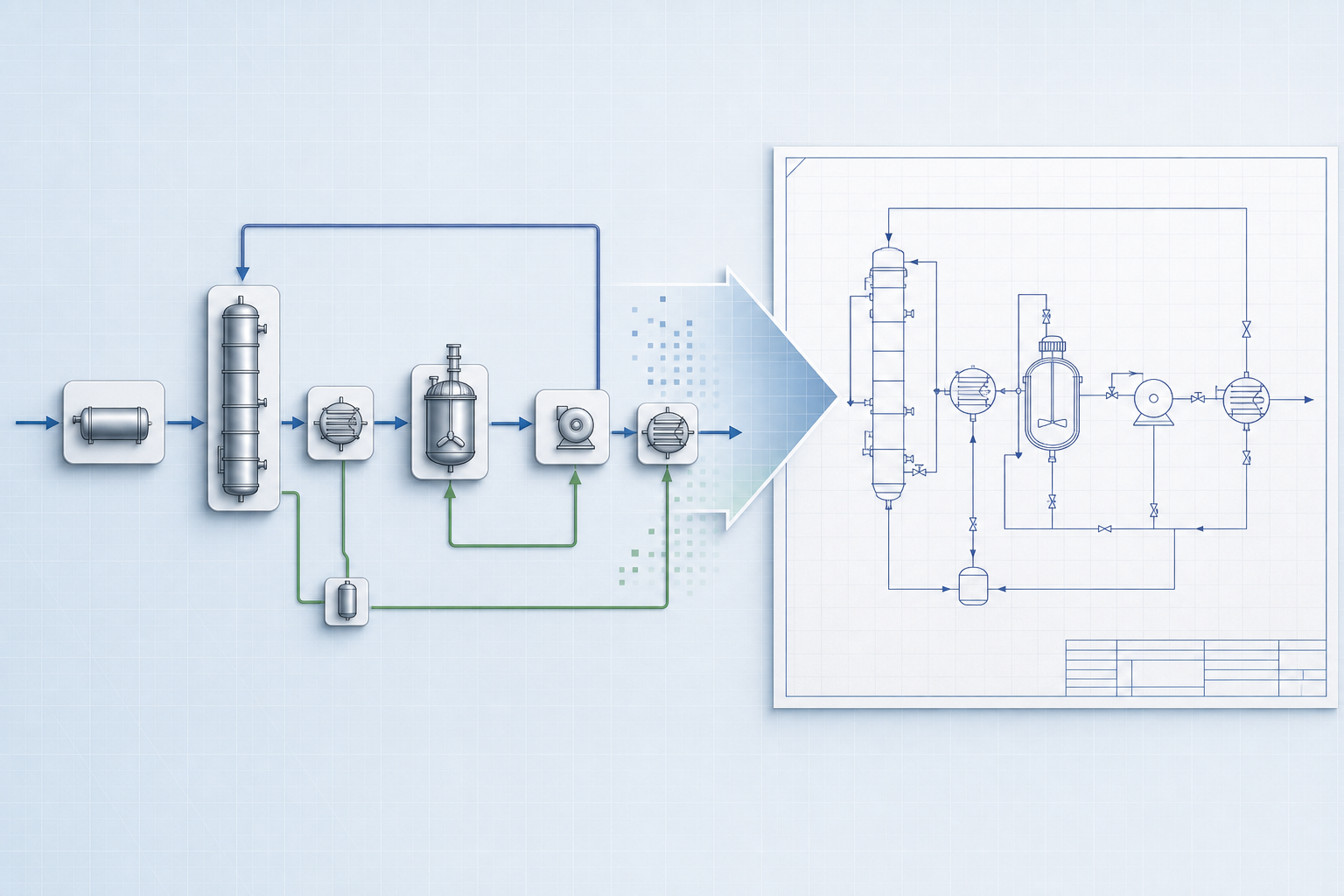

分叉、合流、循环不是普通的连线问题。系统根据 Aspen 的来源、去向和设备接口建立流程图，然后才进入工段排布、主物料线与回流线的寻路。

REUSABLE VECTOR LIBRARY

图块保存真实 CAD 实体、图层、颜色、线型和几何关系。设备放置后，从 inN/outN 接口引出工艺管线，未知设备则回退到可接线的万能方块。

WORKSPACE

审阅矢量实体、图层和连接点，再交给 PFD 自动布图。

按真实 CAD 物料表槽位读取 XML 结果与组分向量。

给网页流程图和 UI 拖拽提供无位号透明符号资源。
